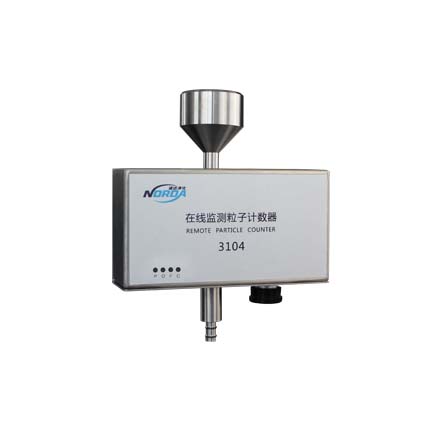

3104在线监测粒子计数器

■特点
配合软件进行实时远程颗粒监测
监测具有远程状态指示
长寿命激光镭射技术
■应用
洁净室监测
关键位置的定点
趋势分析
统计过程控制
多点监测
■技术参数
型号: 3104
监测粒子通道 0.5 , 5um (2通道)
采样流量 28.3LPM (1CFM)
电源    可以12-36V之间宽电压供电
(当12V供电时,电流为180mA)
外型尺寸 120x67x41(mm)
外壳材质 不锈钢316,防护等级IP54(可定制IP65)
整机质量 0.5KG
指示灯 四色指示,变送器工作异常时指示灯熄灭,通讯正常时指示灯闪烁
红灯(P):电源指示  绿灯(O):信号指示
蓝灯(F):流量指示  黄灯(C):计数指示
数据缓存 1600组(可定制3200组或以上)
通讯方式 7芯线航空插头客户端 1.棕色,485A         2.蓝色,485B
                     6.白色,Butter-+12.6V 7.黑色,GND
模拟输出 RS485(硬件协议)、Modbus(软件协议:RTU)
选配功能 ●可选配内置蜂鸣器报警(在上位机设置蜂鸣功能即可实现此功能)
●可选配外接气泵(适用于点数较少的单点监控,流量自动调节,24V供电时功耗<40W,气泵理论寿命2万小时,噪音65dB,自冷却功能)
●可选配外接触摸屏现场实时观测计数值、流量、工作与报警状态
其它 可根据客户合理要求适当定制产品

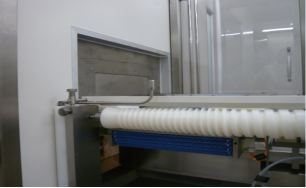

洁净室在线检测
■接线端子

1.棕色,485A
2.蓝色,485B
6.白色,Butter-+12.6V
7.黑色,GND
