洁净室气流流型的检测目的是为了明确洁净室内的设备或设施对气流的影响,选择或改善气流流型使之产生小的湍流(涡流)，增加无尘车间大的自净能力或恢复率，缩短自净时间。

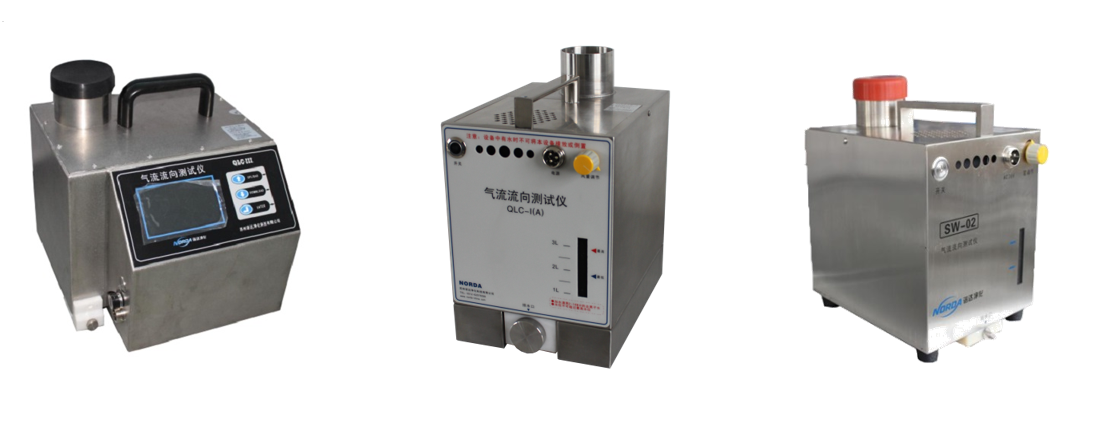

检测中需使用的仪器：气流流形测试仪(SW-02/QLC-IA/QLC-III)

洁净室气流流型的检测方法：测点布置，按《HVAC系统气流流型测试程序》进行测试，具体步骤如下：

（1）垂直单向流（层流）洁净室选择纵、横剖面各一个，以及距地面高度0.8m、1.5m的水平面各一个；水平单向流（层流）洁净室选择选择纵剖面和工作区高度水平面各一个，以及距送回风墙面0.5m和房间中心处等3个横剖面，所有面上的测点间距均为0.2~1m。

（2）乱流洁净室选择通过代表性送风口中心的纵、横剖面和工作区高度的水平面各1个，剖面上测点间距为0.2~0.5m，水平面上的测点间距为0.5~1m，两个风口之间的中线上应有测点。

（3）检测应在空气净化调节系统或层流净化装置正常运行并使气流稳定后进行。按《风速检测规程》检测送风口或层流净化装置的风速符合规定要求。检查压差表读数，确认洁净室压差符合规定要求。

（4）用气流流型形测试仪（ 又称：烟雾发生器QLC-III ）在规定的测点以及“典型位置”（产品或原料在工作环境中暴露的上方及四周等）释放可见的烟雾，并随气流形成可见的流线。用发烟器或悬挂单丝线的方法逐点观察、记录（有条件的话可以拍摄）气流流型，并在测点布置的剖面图上标出流向。

（5）当烟雾流过“典型位置”时拍摄下流线。烟雾应能够流经这些“典型位置”，而不因空气的湍流造成回流。否则应对空气净化调节系统、风淋室设备位置或物料摆放位置进行调整。

（6）在操作人员进入层流保护区内进行操作时摄下流线。操作时烟雾应不会回流到“典型位置”的任何一点，否则必须建立防止污染的规程或措施。

（7）确认所产生的湍流是否会将污染物从其它地方携带到流水线的关键操作点。如果能，调整气流以得到小的湍流并迅速清洁。如果不能防止湍流，则必须建立不同的空气动力学模型（如在灌装设备上使用散流器）。

可接受标准：应绘出气流流型图，并对流型图进行分析解释
